Capabilities – was wir bieten

Quicktronics Technology Capabilities

Alles zu unseren Capabilities finden Sie in der nachfolgenden PDF Datei.
Download (PDF)

Stackups

1.

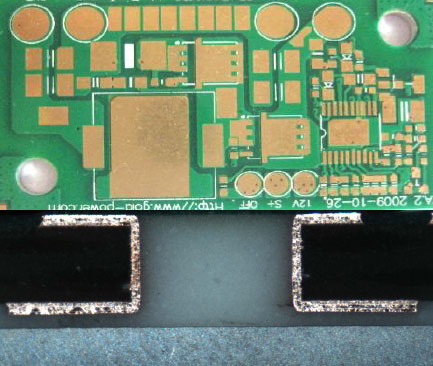

Double sided aluminum based blind board

  • Specification:
    1. Double side blind hole + aluminum 2. Thermal conductivity ：3w/mK 3. Aluminum specifications ：1.6mm
Widely applied in LED products, Power Supply Products or products which have heat dissipation requirements

2.

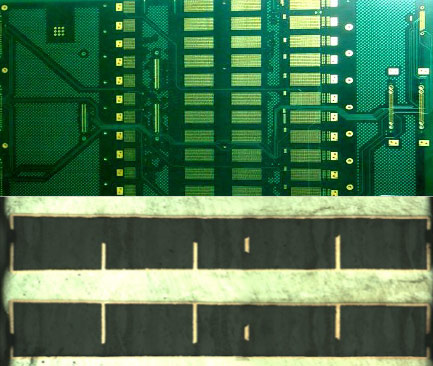

Large-size multilayer backplane

  • Specification:
    1. Size：760mm*476mm 2. Hole size tolerance：±0.05mm 3. Aspect ratio ：10:1 4. Board thickness：5.0mm。 5. Layer count：10 Layer
Widely applied in communications, aerospace, supercomputer, medical equipment, military base etc.

3.

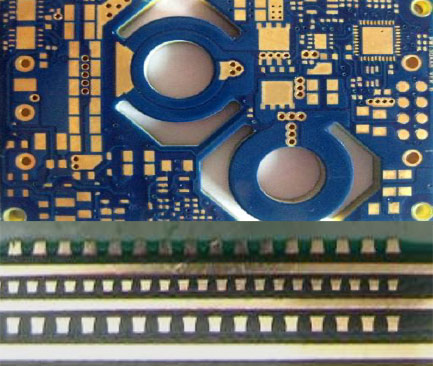

12 layer high TG thick copper

  • Specification:
    1. Tg 180 2. Layer count：12L 3. Copper thickness：inner & out layer 6oz (210um) 4. Inter-layer Withstand Voltage 3000vbc
Widely applied in Telecom Power, network power etc.

4.

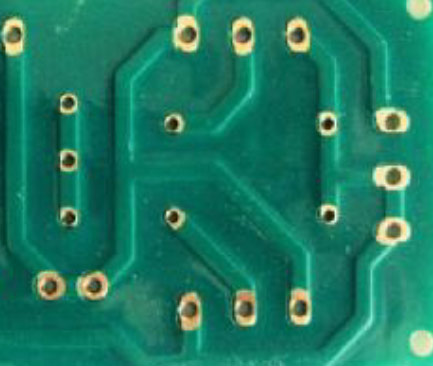

Heavy copper PCB

  • Specification:
    Copper thickness：10oz Solder mask thickness：≥20um

5.

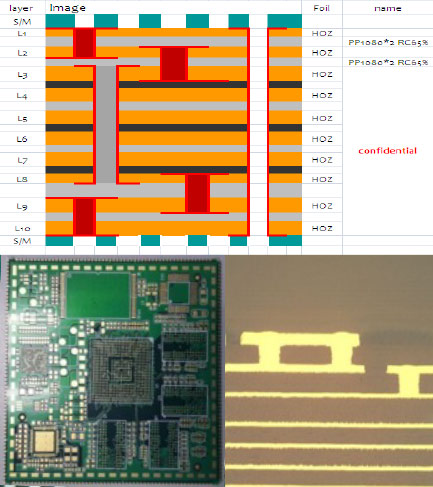

Special

  • Layer count:
    10L（ 2+6+2 stagger via）
  • Board Thickness:
    1.0mm+/-0.15mm
  • Blind hole:
    L1-2/L2-3/L8-9/L9-10
  • Aspect ratio:
    6.7:1
  • Materials:
    IT158
  • Min. W/S:
    4.0mil/4.0mil
  • Hole to line distance:
    6mil
  • Half hole size:
    0.6 mm
  • Surface finish:
    ENIG
  • Blind hole filling:
    copper filled
  • Application:
    advertisement machine

6.

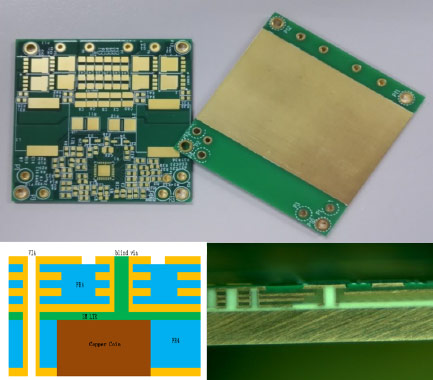

Copper buried sample

  • Layer count:
    4L+copper block
  • Line width/space:
    8/8mil
  • Board Thickness:
    1.8 mm
  • Min hole:
    0.40 mm
  • Material:
    IT180A
  • Surface:
    ENIG
  • Property:
    location buried copper +heat conduction PP
  • Application:
    Power Supply

7.

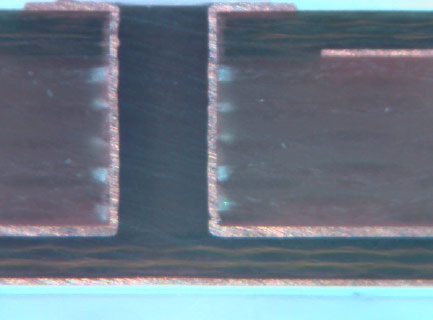

Special

  • Layer count:
    ML 3 + 1
  • Copper thickness:
    4 x 1oz
3 Layer + 4 Layer as isolation (without any hole)
4 Layer presset with no flow Prepreg

Zertifizierte Qualität nach europäischem Standard

Ein Qualitätsmanagement ISO 9001, das von unserem Team und unseren Lieferanten täglich gelebt wird. Prozesse, die einem kontinuierlichen Kontroll- und Verbesserungsprozess unterliegen. Das IATF 16949 für höchste Qualität im Automotive-Bereich sowie ein Umweltmanagementsystemnach ISO 14 001: Diese und weitere Zertifizierungen schaffen Sicherheit – wenn PCB, dann Quicktronics.
